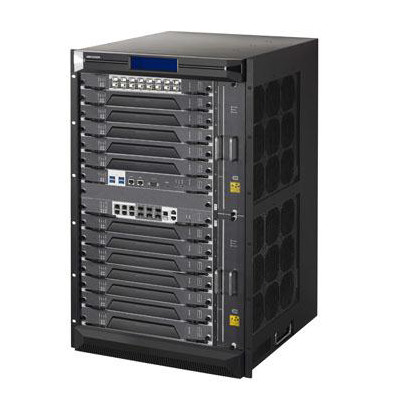

视频综合平台DS-B20

视频综合平台B20系列是参考ATCA(Advanced Telecommunications Computing Architecture 电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种视频监控系统项目。

全国统一服务热线180-0136-1300

在线客服咨询

产品详情详细参数

产品详情 / Product Details

主要特性

硬件结构

18U、14U、11U、8U、7U标准机箱，满足各种规模的监控需求

标准机架式设计，运营级ATCA机箱系统

插拔式模块化设计，可根据需求灵活扩展

业务模块支持热插拔、双电源冗余、双主控热备、智能风扇自动调温，确保系统稳定可靠

双高速无阻塞背板设计，满足大容量视频数据高速交换的需求

矩阵切换控制

支持网络、数字视频信号的接入和切换输出

支持原始视频数据无压缩直接交换输出

模块化输入、输出板设计，可根据需求组合为各种规格的数字视频交换矩阵

支持光纤级联

支持环网,提高系统网络稳定性

视频编码输入

采用H.264视频压缩标准

支持HD-SDI、3G-SDI、光纤、BNC、VGA、DVI、HDMI、YPbPr、TVI模拟高线的视频信号接入编码

支持复合流和视频流编码，复合流编码时音频和视频同步

支持双码流技术

最大支持224路高清视频编码能力或448路标清视频编码能力

支持定时录像、移动侦测录像

单口支持4K超高清信号接入，最大支持12*4K超高清信号接入

支持本地存储

视频解码输出

支持DVI、HDMI、HD-SDI、3G-SDI、VGA、BNC输出显示

支持1/4/6/8/9/16画面分割显示(BNC只支持1/4画面分割)

支持600W高清视频解码

896路200W高清视频解码能力（满配）

支持4K输出显示

支持视音频同步解码

支持H.264、MPEG4、MPEG2等主流的编码格式

支持PS、TS、ES、RTP、HIK等主流封装格式

支持ONVIF协议接入设备解码

支持解码输出倍帧

支持2至4个相机拼接上墙

支持第三方摄像机解码上墙

H.265解码板支持解码H.265编码格式

大屏拼接

支持112个显示屏的任意大屏拼接

单屏支持16个窗口

支持电子放大和logo叠加

支持开窗和漫游功能，最多支持256个窗口

窗口支持1/4/6/8/9/16画面分割

支持8个预设场景，用户可以自定义每个场景电视墙布局

支持场景预案

最大支持7680*4320分辨率高清底图显示

运维管理

支持双主控热备

支持WEB方式访问和操作

支持iPad方式访问和操作

支持网络键盘添加、配置和操作

支持GB协议接入平台实现管理和操作。

内置千兆交换机，具备6个千兆网口，支持光电自适应，支持链路聚合，支持NAT功能

支持远程控制网络、数字视频的切换上墙

支持远程获取和配置参数，支持远程导出和导入参数

支持远程获取系统运行状态、系统日志

支持远程重启、恢复默认设置、升级等日常维护

订货型号

机箱系统（标配）
名称	型号	说明
主机箱系统	DS-B20-S14-A	包括18U机箱、2个电源适配器、1块主控板
主机箱系统	DS-B20-S14-DA	包括18U机箱、2个电源适配器、2块主控板
主机箱系统	DS-B20-S10-A	包括14U机箱、2个电源适配器、1块主控板
主机箱系统	DS-B20-S10-DA	包括14U机箱、2个电源适配器、2块主控板
主机箱系统	DS-B20-S07-A	包括11U机箱、2个电源适配器、1块主控板
主机箱系统	DS-B20-S05-A	包括8U机箱、2个电源适配器、1块主控板
主机箱系统	DS-B20-S03-A	包括7U机箱、2个电源适配器、1块主控板
视音频编码子系统（选配）
名称	型号	说明
SDI编码板（HD-SDI）	DS-6416HFH-B20S	16个SDI输入接口 16个SDI环通输出支持16路RS485云台控制
SDI编码板（HD-SDI）	DS-6416HFH-B20SA	16个SDI输入接口 16个BNC音频输入支持16路RS485云台控制
SDI编码板（3G-SDI）	DS-6408HFH-B20ES	8个SDI输入接口 8个SDI环通输出支持8路RS485云台控制
SDI编码板（3G-SDI）	DS-6408HFH-B20ESA	8个SDI输入接口 8个BNC音频输入支持8路RS485云台控制
光纤编码板	DS-6416HFH-B20RA DS-6416HFH-B20RB DS-6416HFH-B20RM	16个SFP光传输接口；连接数字摄像机，完成高清编码； “A”：0-20公里光纤传输距离 “B”：0-40公里光纤传输距离 “M”：0-10公里光纤传输距离
VGA编码板	DS-6408HFH-B20V	8个VGA输入接口；接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。 8路音频输入编码
VGA编码板	DS-6404HFH-B20V	4个VGA输入接口；接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。 4路音频输入编码
DVI编码板	DS-6408HFH-B20D	8个DVI输入接口；接入DVI数字信号，完成高清编码压缩。
DVI编码板	DS-6404HFH-B20D	4个DVI输入接口；接入DVI数字信号，完成高清编码压缩。
HDMI编码板	DS-6408HFH-B20H	8个HDMI输入接口；接入HDMI数字信号，完成高清编码压缩。
BNC编码板	DS-6432HF-B20B	32个BNC输入口；接入BNC模拟信号，完成模拟信号数字化和编码压缩。支持32路RS485云台控制
模拟高清编码板	DS-6432HW-B20B	32个BNC输入口；接入模拟高清信号（WD1），完成模拟信号数字化和编码压缩。支持32路RS485云台控制。
YPbPr编码板	DS-6408HFH-B20Y	8组YPbPr输入接口；接入YPbPr模拟信号，完成模拟信号数字化和编码压缩
TVI编码板	DS-6416HFH-B20T	16个TVI输入口；接入TVI模拟信号，完成模拟信号数字化和编码压缩。支持16路音频输入和16路RS485云台控制。
VD编码板	DS-6408HFH-B20VD	4个VGA输入接口；接入VGA模拟信号 4个DVI输入接口；接入DVI数字信号完成高清编码压缩

视音频解码子系统（选配）
名称	型号	说明
HDMI解码板	DS-6532HD-B20H	8个HDMI视频输出接口；实现视音频矩阵输出功能支持大屏拼接漫游
HDMI解码板	DS-6516HD-B20H	4个HDMI视频输出接口；实现视音频矩阵输出功能支持大屏拼接漫游
DVI解码板	DS-6532HD-B20D	8个DVI视频输出接口；实现视音频矩阵输出功能支持大屏拼接漫游
DVI解码板	DS-6516HD-B20D	4个DVI视频输出接口；实现视音频矩阵输出功能支持大屏拼接漫游
VGA解码板	DS-6532HD-B20V	8个VGA视频输出口；实现视音频矩阵输出功能支持大屏拼接漫游
VGA解码板	DS-6516HD-B20V	4个VGA视频输出口；实现视音频矩阵输出功能支持大屏拼接漫游
BNC解码板	DS-6532HD-B20B	32个BNC视频输出口；实现视频矩阵功能不支持大屏拼接漫游
SDI解码板	DS-6532HD-B20S	8个SDI视频输出接口；实现视音频矩阵输出功能支持大屏拼接漫游
H265解码板	DS-6916UD-B20H	8个HDMI输出接口；支持解码64路1080P；支持拼接漫游
其他业务子系统（选配）
名称	型号	说明
服务器板	DS-iVMSE-B20HW	增强型刀片式服务器
畅显板	DS-6532HD-B20F	8路1080P视频信号畅显
多相机拼接板	DS-6441VS-B20	支持2至4个相机画面拼接
万能解码板	DS-6532D-B20	支持第三方设备码流解码
超高清接入板	DS-6404HFU-B20DD	4路DVI双链路输入,支持4K信号接入
光纤级联板	DS-N128T/R-B20FM DS-N128T/R-B20FA	“M”：0-10公里光纤传输距离 “A”：0-20公里光纤传输距离单板支持128路D1（或者24路1080P）单向传输
网络光纤交换板	DS-6E2318-B20	支持2个千兆电口，16个千兆光口，光口支持环网
超高分业务服务板	DS-iVMSE-B20UH	支持2路4K信号输出
存储服务板	DS-A820-B20	支持2个MINI SAS存储扩展接口,单板最大192T
