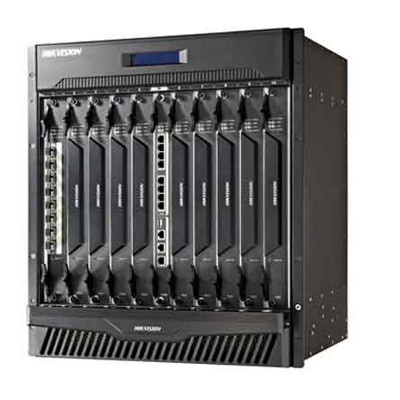

视频综合平台DS-B10

DS-B10系列视频综合平台参考ATCA ( Advanced Telecommunications Computing Architecture 电信计算架构 )标准设计，支持模拟及数字视频的矩阵切换、视频图像行为分析、视音频编解转码、集中存储管理、网络实时预览、视频拼接上墙等功能，是一款集图像处理、网络功能、日志管理、用户和权限管理、设备维护于一体的电信级视频综合处理交换平台。

全国统一服务热线180-0136-1300

在线客服咨询

产品详情详细参数

产品详情 / Product Details

主要特性

硬件结构

• 4U，7U，12U三种标准机箱可选，满足不同规模的监控需求

• 标准机架式设计，运营级ATCA机箱系统

• 插拔式模块化设计，可根据需求灵活扩展

• 业务模块支持热插拔、双电源冗余、智能风扇自动调温，确保系统稳定可靠

• 双高速无阻塞背板设计，满足大容量视频数据高速交换的需求

• 12U机箱具备液晶屏，实时显示设备状态信息

矩阵切换控制

• 支持模拟、网络、数字视频信号的接入和切换输出

• 模拟视频数字化后无压缩直接交换输出

• 支持键盘控制切换

• 模块化输入、输出板设计，可根据需求组合为各种规格的数字视频交换矩阵

• 支持多台视频综合平台光纤级联，扩展视频矩阵规模，实现多级矩阵级联管理

视音频编码输入

• 采用H.264视频压缩标准，支持双码流技术，支持复合流和视频流编码，复合流编码时音频和视频同步

• 支持960H模拟高清视频、BNC、VGA、RGB、HDMI、DVI、HD-SDI、光纤等信号接入编码

视音频转码控制

• 支持视频目标封装格式为RTP，PS，GB28181的转码

• 支持视频源格式为标准MPEG4，标准 H.264，标准MJPEG，海康264的转码

• 支持视频目标码流类型为标准MPEG4，标准 H.264的转码

• 支持音频源格式为G711， G722，G726， MPEG2，MP3的转码

• 支持音频目标格式为G711，G722的转码

• 支持大华、汉邦高科、郎驰欣创、景阳、蓝色星际、亚安、恒亿电子等第三方厂家的设备

视音频解码输出

• 支持BNC、VGA、DVI、HDMI输出显示

• BNC支持1/4画面分割显示，VGA、HDMI、DVI支持1/4/9/16画面分割显示

• 支持畅显功能，将原始视频采集设备的25帧或30帧倍帧成50帧或60帧，提升观看高速运动物体的流畅性

• 支持视频透雾、低照度增益提升功能

• 支持500W及以下所有分辨率视频解码显示(增强型解码板)

• 支持万能解码板通过集成第三方的SDK来支持第三方的设备解码

• 万能解码板需要与解码输出板配合，借用其显示输出接口进行显示

• 支持16个预设场景，用户可以自定义每个场景电视墙布局

大屏拼接

• 支持大屏拼接功能，最多支持7组大屏

• 解码板（增强型解码板）支持最大78个子屏进行拼接

• 解码板（增强型解码板）支持开窗和漫游，最大支持15+1图层开窗漫游，其中1个图层为固定底图（可显示600万像素高清静态底图）

• 解码板（增强型解码板）支持3个图层的透明度配置功能

• 解码板（普通解码板）支持最大79个子屏进行拼接

• 解码板（普通解码板）支持开窗和漫游，最大支持4个图层

智能分析

• 支持视频场景智能分析报警图片上墙

• 支持穿越警戒面检测、进入区域检测、离开区域检测、区域入侵检测、徘徊检测、物品遗留检测、物品拿取检测、停车检测、人员聚集、快速移动检测

• 支持智能报警触发录像、定时录像、及其他方式报警录像

录像与存储

• 支持定时录像、移动侦测录像

• 支持录像的预录与延时

• 支持冗余录像，支持录像文件的锁定与解锁

• 支持硬盘盘组管理

• 支持NVR、CVR、NAS、IP-SAN等网络集中存储方式

网络功能

• 内置千兆交换机，具备多个千兆网口，用于网络视频的实时预览、解码上墙及网络集中存储等

• 支持TCP/IP协议簇，支持RTSP、TCP、UDP、RTP、PPPoE、DHCP、DNS、DDNS、SADP等协议

• 支持单播和组播

• 支持网络扩展信号量报警输入输出控制

• 支持远程控制模拟、数字视频的切换上墙

• 支持远程获取和配置参数，支持远程导出和导入参数

• 支持远程获取系统运行状态、系统日志

• 支持远程重启、恢复默认设置、升级等日常维护

其他

• 支持本地报警输入输出控制、支持串行接口扩展信号量控制

• 支持本地的大路数云台控制

• 完备的操作、报警、异常及信息日志记录

订货型号

机箱系统（三型号可选）
名称	型号	说明
主机箱系统	DS-B10-S10-A	包括12U机箱、电源适配器和主控板
	DS-B10-S05-A	包括7U机箱，电源适配器和主控板
	DS-B10-S02-A	包括4U机箱，电源适配器和主控板
视音频编码子系统
名称	型号	说明
模拟高清编码板	DS-6524HW-B10	24个BNC视频输入完成高清模拟图像（960H）数字化和编码压缩
BNC视音频输入板	DS-6532HF-B10	32个BNC视频输入完成模拟图像数字化和编码压缩
VGA视音频输入板	DS-6404HFH-B10V	4（8）个VGA视频输入接口完成模拟图像数字化和编码压缩
VGA视音频输入板	DS-6408HFH-B10V	4（8）个VGA视频输入接口完成模拟图像数字化和编码压缩
RGB视音频输入板	DS-6408HFH-B10R	8个RGB视频输入接口完成模拟图像数字化和编码压缩
HDMI视音频输入板	DS-6408HFH-B10H	8个HDMI视频输入接口接收数字视频信号输入
DVI视音频输入板	DS-6408HFH-B10D	8个DVI视频输入接口接收数字视频信号输入
SDI视音频输入板	DS-6408HFH-B10S	8个SDI输入接口，8个环通输出支持8路RS485云台控制
VGA+HDMI视音频输入板	DS-6408HFH-B10VH	4个VGA，4个HDMI视频输入接口接收数字视频信号输入
DVI+HDMI视音频输入板	DS-6408HFH-B10DH	4个DVI，4个HDMI视频输入接口接收数字视频信号输入
光纤编码板	DS-6408HFH-B10E-RM DS-6408HFH-B10E-RA	8个SFP光传输接口；连接数字摄像机，完成高清编码压缩； “M”：0-10公里光纤传输距离；“A”：0-20公里光纤传输距离。
光端机编码板	DS-6532HF-B10F-RM DS-6532HF-B10F-RB	标清光端机接入，8个光口，标配4个光模块，每个光口支持接入一个4/8/12路标清光端机，完成标清图像编码压缩“M”：0-10公里光纤传输距离；“B”：0-40公里光纤传输距离。
光端机编码板	DS-6408HFH-B10F-RM DS-6408HFH-B10F-RB	高清光端机接入，8个光口，标配4个光模块，每个光口支持接入一个1/2路高清光端机，完成高清图像编码压缩 “M”：0-10公里光纤传输距离； “B”：0-40公里光纤传输距离。
视音频解码输出子系统
名称	型号	说明
DVI增强型高清解码板	DS-6532D-B10ED	8个DVI视频输出接口
DVI增强型高清解码板	DS-6516D-B10ED	4个DVI视频输出接口
VGA增强型高清解码板	DS-6532D-B10EV	8个VGA视频输出接口
HDMI增强型高清解码板	DS-6532D-B10EH	8个HDMI视频输出接口
DVI解码板	DS-6532D-B10D	8个DVI视频输出接口
DVI解码板	DS-6516D-B10D	4个DVI视频输出接口
VGA解码板	DS-6532D-B10V	8个VGA视频输出接口
BNC解码板	DS-6532D-B10B	16个BNC视频输出接口
HDMI解码板	DS-6532D-B10H	8个HDMI视频输出接口
DVI畅显解码板	DS-6516D-B10FD	4个DVI视频输出接口
HDMI畅显解码板	DS-6516D-B10FH	4个HDMI视频输出接口
VGA畅显解码板	DS-6516D-B10FV	4个VGA视频输出接口
万能解码板	DS-6532D-B10	无输出接口，需要与普通解码板输出接口配合使用来实现对第三方设备的解码上墙显示
万能解码板	DS-6516D-B10	无输出接口，需要与普通解码板输出接口配合使用来实现对第三方设备的解码上墙显示
其它业务子系统
名称	型号	说明
转码板	DS-IVMST-B10	intel平台, 实现设备取流和转发功能，配合转码辅板使用
转码辅板	DS-6564T-B10	最大支持64路4CIF转码,配合转码板使用
转码辅板	DS-6532T-B10	最大支持32路4CIF转码,配合转码板使用
刀片服务器板	DS-iVMSE-B10	基于Intel Nehalem（至强）架构，采用Intel Jasper Forest（Xeon）系列高性能处理器
智能分析板	iDS-6532-B10	32路智能分析
	iDS-6516-B10	16路智能分析
	iDS-6508-B10	8路智能分析
码分板	DS-1832-B10	32个485接口，支持256个云台
报警板	DS-1964-B10	64路报警输入8报警输出
光纤级联板	DS-B10N64F1-M/A/B DS-B10N64F2-M/A/B	用于视频综合平台之间的级联 “M”：0-10公里光纤传输距离 “A”：0-20公里光纤传输距离 “B”：0-40公里光纤传输距离
