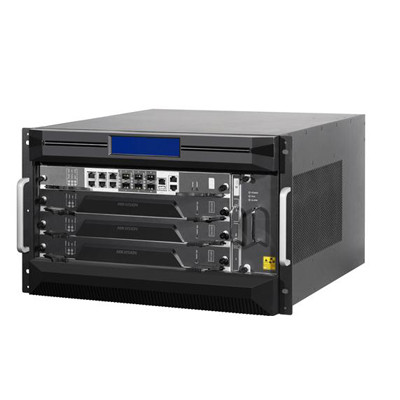

视频综合平台一体机B20系列增强型一体机

视频综合平台增强型一体机系列是参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台一体机不仅可以让使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种视频监控系统项目。

全国统一服务热线180-0136-1300

在线客服咨询

产品详情详细参数

产品详情 / Product Details

主要特性

硬件结构

7U机箱。

标准机架式设计，运营级ATCA机箱系统。

插拔式模块化设计，可根据需求灵活选择机型。

业务模块支持热插拔、智能风扇自动调温，确保系统稳定可靠。

双高速无阻塞背板设计，满足大容量视频数据高速交换的需求。

矩阵切换控制

支持网络、数字视频信号的接入和切换输出。

支持原始视频数据无压缩直接交换输出。

解码拼控

支持DVI/HDMI/VGA接口输出。

支持16个屏及以下任意拼接。

支持1/4/6/8/9/16画面分割显示。

支持视频缩放功能。

支持轮巡、回放上墙。

支持开窗漫游，最多可以开255个窗口，单屏最大支持16个漫游窗口。

型号带HU的设备支持H.265解码。

录像与存储

支持接入CVR、NVR方式存储。

远程维护等管理功能。

网络功能

内置千兆交换机，具备6个千兆光口和6个千兆电口，用于网络视频的实时预览、解码上墙及网络集中存储等,支持以太网自适应和光电自适应。

支持TCP/IP协议簇，支持TCP、UDP、RTP、SADP等协议。

支持远程获取和配置参数，支持远程导出和导入参数。

支持远程获取系统运行状态、系统日志。

支持远程重启、恢复默认设置、恢复出厂、升级等日常维护。

订货型号

类别	型号	配置
增强型一体机	DS-B20-04V-09D	增强型一体机：3槽位机箱+4路VGA输入+9路DVI输出+单电源+单主控板
	DS-B20-04V-12D	增强型一体机：3槽位机箱+4路VGA输入+12路DVI输出+单电源+单主控板
	DS-B20-08V-16D	增强型一体机：3槽位机箱+8路VGA输入+16路DVI输出+单电源+单主控板
	DS-B20-04V-16D	增强型一体机：3槽位机箱+4路VGA输入+16路DVI输出+单电源+单主控板
	DS-B20-08V-09D	增强型一体机：3槽位机箱+8路VGA输入+9路DVI输出+单电源+单主控板
	DS-B20-08V-12D	增强型一体机：3槽位机箱+8路VGA输入+12路DVI输出+单电源+单主控板
	DS-B20-04D-09D	增强型一体机：3槽位机箱+4路DVI输入+9路DVI输出+单电源+单主控板
	DS-B20-04D-12D	增强型一体机：3槽位机箱+4路DVI输入+12路DVI输出+单电源+单主控板
	DS-B20-04D-16D	增强型一体机：3槽位机箱+4路DVI输入+16路DVI输出+单电源+单主控板
	DS-B20-08D-09D	增强型一体机：3槽位机箱+8路DVI输入+9路DVI输出+单电源+单主控板
	DS-B20-08D-12D	增强型一体机：3槽位机箱+8路DVI输入+12路DVI输出+单电源+单主控板
增强型一体机	DS-B20-08D-16D	增强型一体机：3槽位机箱+8路DVI输入+16路DVI输出+单电源+单主控板
	DS-B20-0404VD-09D	增强型一体机：3槽位机箱+4路VGA输入+4路DVI输入+9路DVI输出+单电源+单主控板
	DS-B20-0404VD-12D	增强型一体机：3槽位机箱+4路VGA输入+4路DVI输入+12路DVI输出+单电源+单主控板
	DS-B20-0404VD-16D	增强型一体机：3槽位机箱+4路VGA输入+4路DVI输入+16路DVI输出+单电源+单主控板
	DS-B20-12D	增强型一体机：3槽位机箱+12路DVI输出+单电源+单主控板
	DS-B20-12H	增强型一体机：3槽位机箱+12路HDMI输出+单电源+单主控板
	DS-B20-12V	增强型一体机：3槽位机箱+12路VGA输出+单电源+单主控板
	DS-B20-16D	增强型一体机：3槽位机箱+16路DVI输出+单电源+单主控板
	DS-B20-16H	增强型一体机：3槽位机箱+16路HDMI输出+单电源+单主控板
	DS-B20-16V	增强型一体机：3槽位机箱+16路VGA输出+单电源+单主控板
	DS-B20-04V-08HU	增强型一体机：3槽位机箱+4路VGA输入+8路HDMI输出+单电源+单主控板
	DS-B20-04V-16HU	增强型一体机：3槽位机箱+4路VGA输入+16路HDMI输出+单电源+单主控板
	DS-B20-08V-08HU	增强型一体机：3槽位机箱+8路VGA输入+8路HDMI输出+单电源+单主控板
	DS-B20-08V-16HU	增强型一体机：3槽位机箱+8路VGA输入+16路HDMI输出+单电源+单主控板
	DS-B20-04D-08HU	增强型一体机：3槽位机箱+4路DVI输入+8路HDMI输出+单电源+单主控板
	DS-B20-04D-16HU	增强型一体机：3槽位机箱+4路DVI输入+16路HDMI输出+单电源+单主控板
	DS-B20-08D-08HU	增强型一体机：3槽位机箱+8路DVI输入+8路HDMI输出+单电源+单主控板
	DS-B20-08D-16HU	增强型一体机：3槽位机箱+8路DVI输入+16路HDMI输出+单电源+单主控板
	DS-B20-04D-16D	增强型一体机：3槽位机箱+4路DVI输入+16路DVI输出+单电源+单主控板
	DS-B20-0404VD-16HU	增强型一体机：3槽位机箱+4路VGA输入+4路DVI输入+16路HDMI输出+单电源+单主控板
	DS-B20-16HU	增强型一体机：3槽位机箱+16路HDMI输出+单电源+单主控板

详细参数 / Product Details

业务配置

主机箱	电源、总线背板、智能控温风扇
主控板	1块
业务板	DS-B20-08V/D-08HU:2块 DS-B20-08V/D-16HU:3块 DS-B20-16HU:2块
总线类型	双高速总线

中央主控板参数

网络接口	6个RJ45 10M/100M/1000M自适应以太网口 6个 10M/100M/1000M自适应以太网光口
USB接口	1个，USB 2.0（预留）
管理网口	1个，RJ45,10M/100M/1000M自适应以太网口
串行接口	1个，标准RS-232串行接口（RJ45接口）console口 1个，标准RS485/RS232复用口（RJ45接口）

其他参数

电源	AC 100~120V 200~240V， 50/60Hz,内置
功耗	≤450W
工作温度	0℃--＋50℃
工作湿度	10％--90％
机箱	19英寸标准7U机箱
尺寸（宽高深）	442.5mm×286mm×498mm
重量（满配）	≤26.5Kg

编码性能参数

视频输入接口	DS-B20-08V/D-08HU:8路视频输入，VGA/DVI接口 DS-B20-08V/D-16HU:8路视频输入，VGA/DVI接口 DS-B20-16HU:无
音频输入接口	DS-B20-08V/D-08HU:8路音频输入，1个DB15转8路BNC接口 DS-B20-08V/D-16HU:8路音频输入，1个DB15转8路BNC接口 DS-B20-16HU:无
编码标准	标准H.264
支持分辨率	1024×768@60Hz、1280×1024@60Hz、1366×768@60Hz 1440×900@60Hz、1680×1050@60Hz、1280×960@60Hz、1600×1200@60Hz 1280×720P@50Hz、1280×720P@60Hz、1920×1080I@50Hz、1920×1080I@60Hz、 1920×1080P@50Hz、1920×1080P@60Hz

解码性能参数

视频输出接口	DS-B20-08V/D-08HU:8路视频输出，HDMI接口 DS-B20-08V/D-16HU:16路视频输出，HDMI接口 DS-B20-16HU:16路视频输出，HDMI接口
输出分辨率	1920×1080@60Hz、1920×1080@50Hz、1680×1050@60Hz、1280×720@60Hz、1280×720@50Hz、1280×1024@60Hz、1024×768@60Hz
音频输出接口	DS-B20-08V/D-08HU:1个DB15接口，转8路BNC（线性电平，阻抗：600Ω）DS-B20-08V/D-16HU:2个DB15接口，转16路BNC（线性电平，阻抗：600Ω）DS-B20-16HU:2个DB15接口，转16路BNC（线性电平，阻抗：600Ω）
解码能力	DS-B20-08V/D-08HU:解码64路1080P，或128路720P或256路4CIF以下分辨率 DS-B20-08V/D-16HU:解码128路1080P，或256路720P或512路4CIF以下分辨率 DS-B20-16HU:解码128路1080P，或256路720P或512路4CIF以下分辨率
画面分割数	1/4/6/8/9/16画面分割

矩阵性能

视频图像源	支持VGA、DVI、网络源的视频信号接入
IP高清矩阵交换能力	DS-B20-08V/D-08HU:任意64路1080P网络视频交换输出 DS-B20-08V/D-16HU:任意128路1080P网络视频交换输出 DS-B20-16HU:任意128路1080P网络视频交换输出

大屏控制功能

拼接能力	DS-B20-08V/D-08HU:最多支持8块子屏组合拼接 DS-B20-08V/D-16HU:最多支持16块子屏组合拼接 DS-B20-16HU:最多支持16块子屏组合拼接
大屏功能	支持拼接、开窗、漫游、叠加、缩放
输出接口	HDMI
控制方式	iVMS-4200软件
