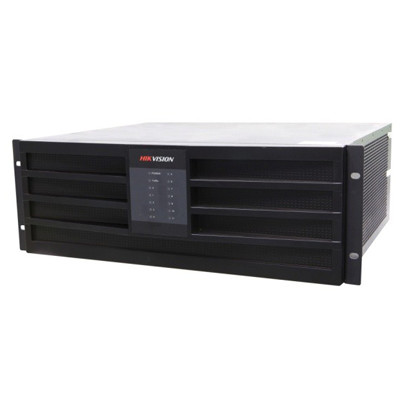

多屏控制器DS-C10S-S41/E

DS-C10S系列控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比，拥有全新的系统构架、数据交换体系、数据处理方式和设备结构，系统带宽高，支持多路高清信号的接入和实时处理，是一款性能强大的图像处理设备。采用主控板加输入和输出板的结构，使输入输出端口数量和端口类型可以任意配置，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备

全国统一服务热线180-0136-1300

在线客服咨询

产品详情详细参数

产品详情 / Product Details

主要特性

功能特性

单个信号可以在任意M×N个显示单元上拼接显示，M、N均为大于等于1的正整数；

支持VGA、DVI、HDMI、BNC、SDI、YPbPr、HDTVI、DP、HDBaseT、DVI-Dualink及IP源多种信号源采集；

增强型解码板支持2路800W（2路600w或2路500W或8路1080P或16路720P或32路D1）网络信号解码上墙，且支持本地录像文件回放上墙，支持H.265；

支持DisplayPort 2.0和HDMI 1.4 最大可接入46路4k超高清信号；

单个输出口支持1/4/9/16画面分割；

支持图层叠加，最大支持6个图层，其中包括一个虚拟LED图层和一个底图图层，虚拟LED字体大小及背景颜色可调，可选择LED滚动方式，底图分辨率可高达16384*8192；

用户管理支持信号源与电视墙区域操作权限设置；

系统配备DVI双链路采集卡，最大可支持4088x4088@15Hz 超高分辨率接入；

支持HD/3G SDI同步输出显示；

内置矩阵功能，可支持单个信号源开多个窗口同时显示；

支持信号开窗、漫游；

支持SADP自动搜索IP，重置管理员密码；

支持显示墙连接调整，可以实现客户端虚拟显示墙窗口和控制器输出口任意对应；

客户端提供上墙信号的预览功能，方便用户调用信号；

客户端支持管理16台设备，电视墙最多可显示4个虚拟电视墙；

支持HDTVI信号接入且支持HDTVI反向云台控制；

支持ipad客户端、WEB控制；

高分辨率拼接，最大支持16路4K信号源拼接成一幅完整图；

支持解码国标码流；

机箱风扇转速根据温度自适应；

支持电视墙回显，信号源列表预览；

支持畅显输出功能；

物理接口

年轻人安防,多屏控制器,监控安装,监控设备

典型应用

年轻人安防,多屏控制器,监控安装,监控设备

详细参数 / Product Details

多屏控制器

硬件配置	41（23个输入板槽位，18个输出板槽位）
主控板网络接口	1个10M/100M/1000M自适应以太网口
主控板USB接口	1个，USB2.0(预留)
主控板RS232串行接口	2个RS232串口
网络解码板	解码能力:单板支持解码2路500W，4路1080P，8路720P，16路D1
增强型网络解码板	单板解码2路800w低帧率，2路600w，2路500W，8路1080P，16路720P或32路D1
BNC输入接口及数量	8个BNC接口, PAL/NTSC自适应
VGA输入接口及数量	4/2个VGA接口
VGA输入板RGB信号输入分辨率	HD15接口（需要DVI-HD15转接器），分辨率： 720P@60Hz，1024×768@60Hz，1024×768@75Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@60Hz，UXGA@60Hz，1920×1200@60Hz
DVI输入接口及数量	4/2个DVI接口
DVI输入DVI数字信号输入分辨率	720P@50Hz，720P@60Hz，1024×768@60Hz，1024×768@75Hz， 1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@50Hz，1080P@60Hz，UXGA@60Hz，1920x1200@60Hz
DVI双链路输入板数字信号输入分辨率	2048×1536@30Hz，2560×1440@30Hz，2560×1600@30Hz，2560×2048@30Hz，2800×2100@30Hz，3072×2304@30Hz，3840×2160@30Hz，4088×4088@15Hz
SDI输入板接口及数量	4个SDI接口
SDI输入板SDI数字信号输入分辨率	720P@25Hz，720P@30Hz，720P@50Hz，720P@60Hz，1080P@25Hz，1080P@30Hz，1080I@50Hz，1080I@60Hz
HDMI输入板DVI数字信号输入分辨率	DS-C10S-HI/4、DS-C10S-HI/2：720P@50Hz，720P@60Hz，1024×768@60Hz，1024×768@75Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@50Hz，1080P@60Hz，UXGA@60Hz，1920×1200@60Hz DS-C10S-HI/E：1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
HDMI输入接口及数量	4/2个HDMI接口
HDTVI输入板接口及数量	4个HDTVI接口
HDTVI输入板信号输入分辨率	1280×720@25Hz，1280×720@30Hz，1280×720@50Hz，1280×720@60Hz，1920×1080@25Hz，1920×1080@30Hz
DP输入板接口及数量	4个DP接口
DP输入板信号输入分辨率	1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
HDBaseT输入接口及数量	4个HDBaseT接口
HDBaseT输入板信号输入分辨率	1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
YPbPr输入板接口及数量	2组RCA接口
YPbPr输入板信号输入分辨率	480I@60Hz，480P@60Hz，576I@50Hz，576P@50Hz，720P@50Hz，720P@60Hz，1080I@50Hz，1080I@60Hz
VGA输出板接口及数量	4/2个VGA接口
VGA输出板RGB信号输出分辨率	HD15接口（需要DVI-HD15转接器），分辨率：1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
DVI输出板接口及数量	4/2个DVI接口
DVI输出板DVI信号输出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
HDMI输出板接口及数量	4/2个HDMI接口
HDMI输出板数字信号输出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
HDBaseT输出板接口及数量	4个RJ45接口
HDBaseT输出板数字信号输出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz,1920x1200@60Hz,720P@60Hz,1080P@60Hz
SDI输出板接口及数量	4个SDI接口
SDI数字信号输出分辨率	720P@50Hz，720P@60Hz，1080P@50Hz，1080P@60Hz
电源	AC 220V，50/60 Hz （电压暂降测试中需要外接UPS电源）内置双电源冗余
功耗	≤1000W（满配）
工作温度	0℃--50℃
工作湿度	10-90%无冷凝
尺寸	13U标准机箱，417mm（深）x576.6mm（高）x442.4mm（宽）
重量	≤50KG(满配)
